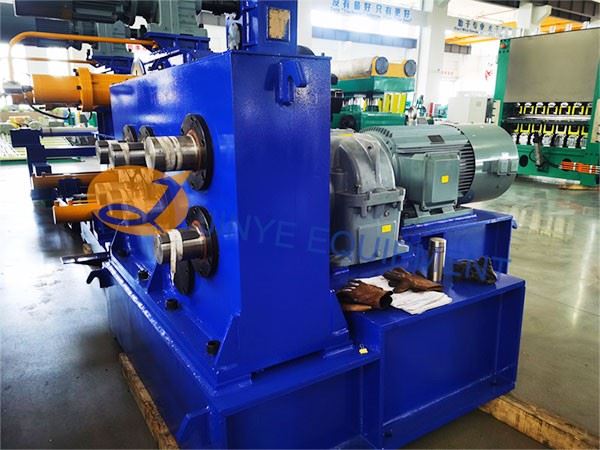

Peiriant hollti plât trwm
Disgrifiad
Paramedrau Technegol
Cyflwyniad
Mae'r peiriant hollti plât trwm yn llinell gynhyrchu arbenigol a ddefnyddir i dorri platiau metel llydan (yn nodweddiadol 3mm neu'n fwy trwchus) yn hydredol i stribedi cul lluosog. Mae ein peiriant hollti plât coil medrydd trwm ar gyfer coiliau dur dros 10mm 35T yn cael eu cymhwyso'n helaeth wrth brosesu dur, gwneud pibellau ERW, proffiliau metel yn ffurfio rholio, adeiladu llongau, gweithgynhyrchu llongau pwysau, peiriannau adeiladu, a diwydiannau eraill. Rydym yn dylunio ac yn gwneud llinell hollti coil dur carbon 14 x 2000 ar gyfer marchnad Indiaidd, mae'r llinell gyfan tua 200t pwysau, wedi'i chludo gan 8 cynhwysydd (mae dau ohonynt yn raciau gwastad).
Paramedrau Technegol
Capasiti hollti
|
Thrwch |
Uchafswm nifer yr hollt |
Cyflymder hollti max |
|
13-14 mm |
3strips |
30m\/min |
|
11 i 12mm |
4strips |
30m\/min |
|
8 i 10mm |
6strips |
30m\/min |
|
7 i 8mm |
10strips |
40m\/min |
|
5 i 6mm |
15strips |
50m\/min |
|
2 i 3mm |
18rhew, 32rhew |
60m\/min, 40m\/min |
BeiriantBaramedrau
|
Heitemau |
Baramedrau |
|
|
1 |
Coil yn paratoi cyfrwy, car llwytho coil |
35tload, modur cerdded 4kW |
|
2 |
Uncililer mandrel dwbl, |
Coil copr 35t, 37kw x 2 ac |
|
3 |
Portal Coil-Head Press Roll, sythu a dyfais rhawio |
Tyniant AC 7.5kW, gweithredoedd hydrolig |
|
4 |
rholiau pinsiad dwbl & 5- Leveler rholer a chneifio pen coil |
3KW X 2 + 90 kW φ230\/200 × 2100mm |
|
5 |
Dolennu1 (tabl trosglwyddo) |
4m o hyd 2.2m Lled 4m Dyfnder |
|
6 |
Hochr |
800-2000 mm addasu hydrolig |
|
7 |
Slitiwr |
ID360 x OD600 x 20mm Cyllell 6crw2si, 250kW |
|
8 |
Sgrapio gwyntwr neu chopper |
11kw x 2 |
|
9 |
Dolennu 2 |
6m o hyd 2.2m Lled 5m Dyfnder |
|
10 |
Gwahanydd, tensiwn 5Rolls |
Id130xod250 x 6mm yn gwahanu disgiau, tensiwn gyriant modur 5rolls |
|
11 |
Adenillwyr |
350kW AC ф760mm Mandrel |
|
12 |
Car dadlwytho coil |
Llwyth 35t, 4kW |
|
13 |
System Hydrolig |
12mpa, 15W |
|
14 |
System Rheoli Trydan |
Siemens plc, inovance AC Drive Cyfanswm Pwer: 700kW |
Prif gydrannau
Adran Uncoiling
Car llwytho coil 35T, unciler mandrel dwbl 35T, agorwr pen coil ffrâm porth, rholiau pinsiad dwbl a preleveler 5rolls, cneifio pen coil, dolen bwll gyntaf (bwrdd rholio trawsyrru).
Adran hollti
Mae'r peiriant hollti plât coil medrydd trwm a ddatblygwyd gan Jinye yn cynnwys canllaw canolog, slitter (shifft cymhareb ddeuol ar gael), tocio ymyl a throellog, ail ddolen pwll.
Adran Ail -enwi
Cyn-Separator ddwywaith, tensiwn plât ffelt gwlân, tensiwn 5rolls, rholyn gwyro, ail-edrych gyda gwahanydd y wasg, car dadlwytho coil.
System hydrolig, niwmatig a thrydan
Daw ein llinell hollti 14mm medrydd trwm gyda gorsaf hydrolig, standiau falf a phiblinellau, cypyrddau gyriant trydan, gosod paneli gweithredwyr.
Ategolion hollti
Mae peiriant hollti plât dur cyflym wedi'i gyfarparu â chyllyll hollt, gofodwyr, disgiau a gofodwyr sy'n gwahanu, ac ati.
NghynnyrchNodweddion
Anhyblygedd uchel:Mae siafftiau ffrâm trwm a llafn yn gwrthsefyll grymoedd cneifio uchel.
Awtomeiddiadau:Mae PLC\/CNC yn rheoli bylchau llafn, cyflymder a thensiwn.
Llafnau gwydn: Mae llafnau wedi'u gorchuddio neu eu newid yn ymestyn oes gwasanaeth.
Diogelwch: Stop brys, gorchuddion amddiffynnol, a llenni ysgafn.
Cynhyrchiant uchel: Pob coil yn hollti o fewn awr, 35t x 8 =360 t.
Pam Dewis Offer Cyflawn Jinye?
Gall offer cyflawn Jinye anfon peirianwyr i gwsmeriaid i wneud gosod a chomisiynu peiriannau slitter; Rydym yn darparu lluniad sgematig hydrolig, diagramau egwyddor trydan, lluniadau darnau sbâr mecanig, lluniadu gwaith sifil; Rydyn ni bob amser yn gwrando ac yn rhoi ymgynghoriad.
Mae offer slitter plât trwm pob cwsmer yn unigol fwyaf addas ac yn gwarantu proses gynhyrchu esmwyth, i wireddu cynhyrchiad manwl gywir ac effeithlon y llinell gyfan.
